Bueno, por fin. Tras muchos meses de trabajo y comida de cabeza, ya lo he terminado. Se llama Plug3 y es un blade server de 6 hojas con switch de red incorporado.
El equipo se compone de 5 placas EliteGroup K7SOM+ V5.2A y una EliteGroup K7SOM+, con sus respectivos procesadores AMD Athlon 1600 con disipadores Volcano y 512Mb de memoria cada una. Las placas van alimentadas por 3 fuentes de alimentación que soportan a dos placas cada una y van acompañadas de un switch de 8 puertos 100Mbits que interconecta las placas entre si y con el exterior.
El sistema no lleva ningun tipo de almacenamiento externo, ni discos duros, ni unidades de CD, ni disqueteras, ni los necesita, ya que el arranque de todas las placas se produce a traves de Etherboot, leyendo el sistema operativo a traves de red desde un servidor central al que se conectan al arrancar.

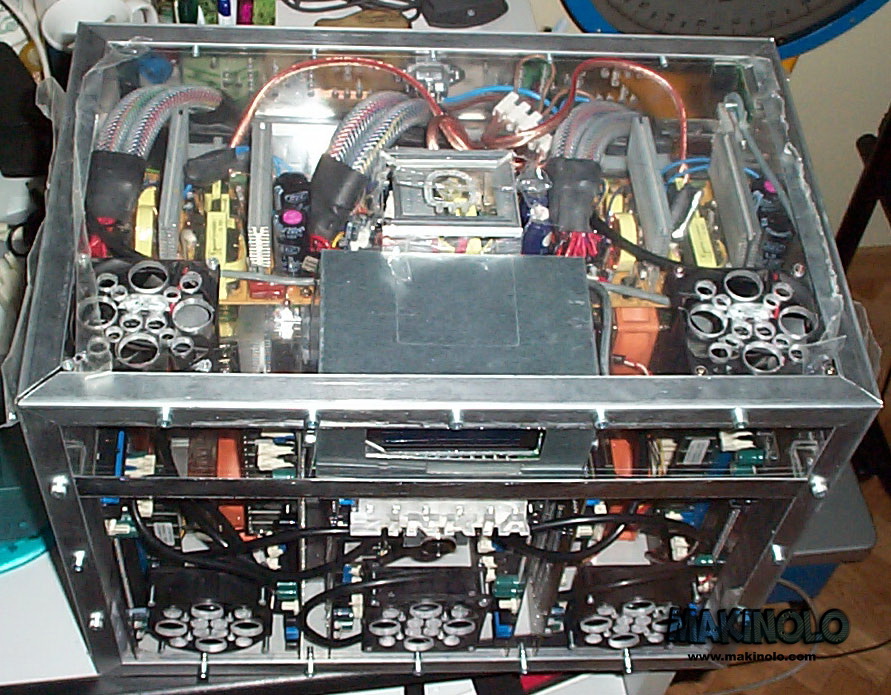

Un solo interruptor acciona las 6 placas al tiempo que están refrigeradas por 3 ventiladores (blow in) y separadas del habitáculo de las fuentes de alimentación mediante una pared de metacrilato de 5mm donde se encuentran otros 2 ventiladores para refrigerar las fuentes (blow out).

Todo ello va metido dentro de una caja de metacrilato de dimensiones mínimas (450x240x335 mm) adornada con un marco de aluminio atornillado con 16 tornillos allen del 5 en cada una de las caras (anterior y posterior) y unas rejillas de ventilación practicadas sobre el propio metacrilato con formas alusivas a la compañía donde trabajo y su mascota.
14 LEDS iluminan y decoran el interior de la caja, y los cables han sido debidamente ocultados y canalizados para mejorar el flujo de aire en tan reducido espacio y hacer el interior mas atractivo.

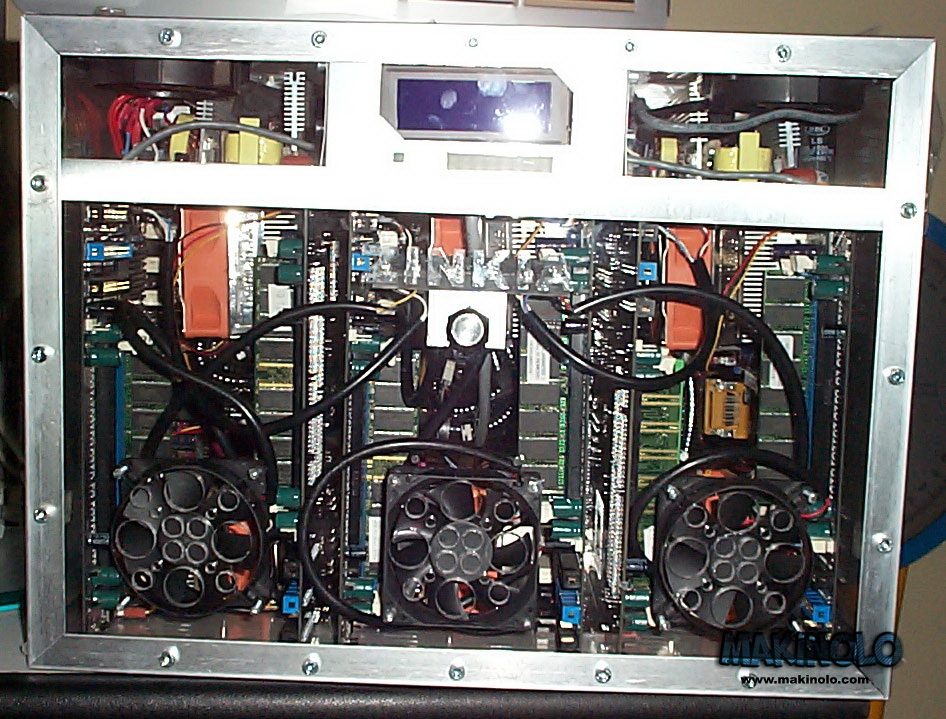

El sistema es completamente accesible y se pueden desmontar todos los elementos siguiendo un orden establecido. Las placas van sujetas en railes de policarbonato y una de ellas está conectada al LCD para mostrar los datos que se deseen en cada momento.

Este peculiar ordenador ha surgido a partir de la idea genial de uno de mis socios de crear una granja de render (sistema para crear fotogramas de películas de animación) de bajo coste. Junto con otro compañero se probó y montó todo el sistema de arranque remoto, y funcionó de maravilla.. salvo que el aspecto que presentaba la caja de madera que lo contenía era un poco deplorable e indigno.

Antes Después

Ahora Zinkia ya dispone de una granja de render profesional, pero Plug3 (llamado así en honor a la mascota de la compañía) va a tener sin duda un uso alternativo como frontal de servicios que vamos a implementar en Internet.

A pesar de que el tema de los cubos de metacrilato en el modding está ya un tanto manido, no recuerdo haber visto ninguno de estas características.
Esta bestia de mas de 14 kilos de peso tan solo tiene dos conexiones exteriores, la de la red eléctrica y la de la red de datos. El cubo perfecto.

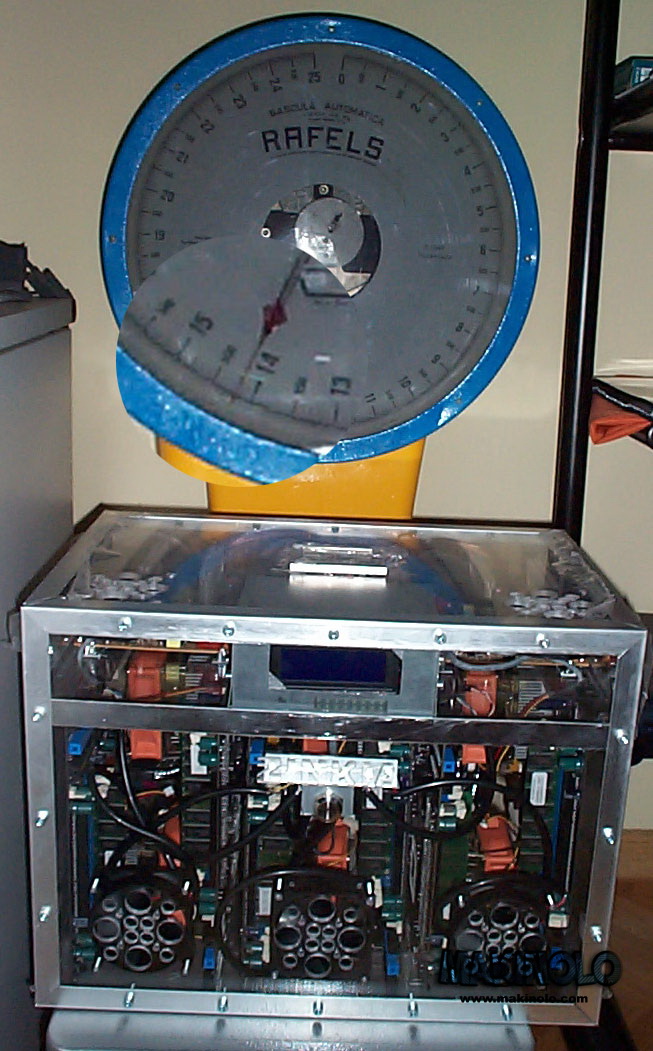

14 kilos de electrónica y plástico


Mas fotos cuando entre en funcionamiento operativo.
