Escultura al pixel

      7 Comments on Escultura al pixel

Una vuelta alrededor del sol después, se repitieron los mismos ritos ancestrales mas o menos ridículos e incuestionados que rigen nuestras vidas. Los regalos de la abducida fiesta pagana de la saturnalia o el solsticio de invierno fue uno de ellos. Afortunadamente esta vez me tocó regalar a alguien fácil. Alguien que comprende una broma geek, un chiste de informático y que ha jugado a videojuegos en algún momento de su vida.
Mi regalo no lo compré, lo fabriqué, porque hacía mucho que no fabricaba nada, porque hacía mucho que no publicaba en Makinolo, y porque me apetecía, hombre.

Se trata de un proyecto que vi en instructables hace meses, de un usuario llamado Pie Ninja, que a su vez es una adaptación de lo que hizo un tal Swoozie y que publicó en su videoblog hace cosa de un año.
Hacer una escultura al pixel es un proyecto interesante para alguien que ha vivido la época de los videojuegos de 8 bits, y que ha tenido que hacer algún proyecto de ese tipo en algún momento de su vida. Los 8 bits son el colmo de la síntesis, la explosión del minimalismo; es sacar la esencia de las cosas para representarlas en la mínima expresión, tanto en imagen como en audio. Los juegos en sus inicios lo usaron por necesidad y alcanzaron una maestría incuestionable, no tenían otra alternativa, pero hoy en día es ya una forma mas de arte.

Quizás los iconos mas representativos de los 8bits han sido el comecocos y sus fantasmas, los marcianos del space invaders, Link de Zelda y como no, Mario Bros y sus inseparables setas.

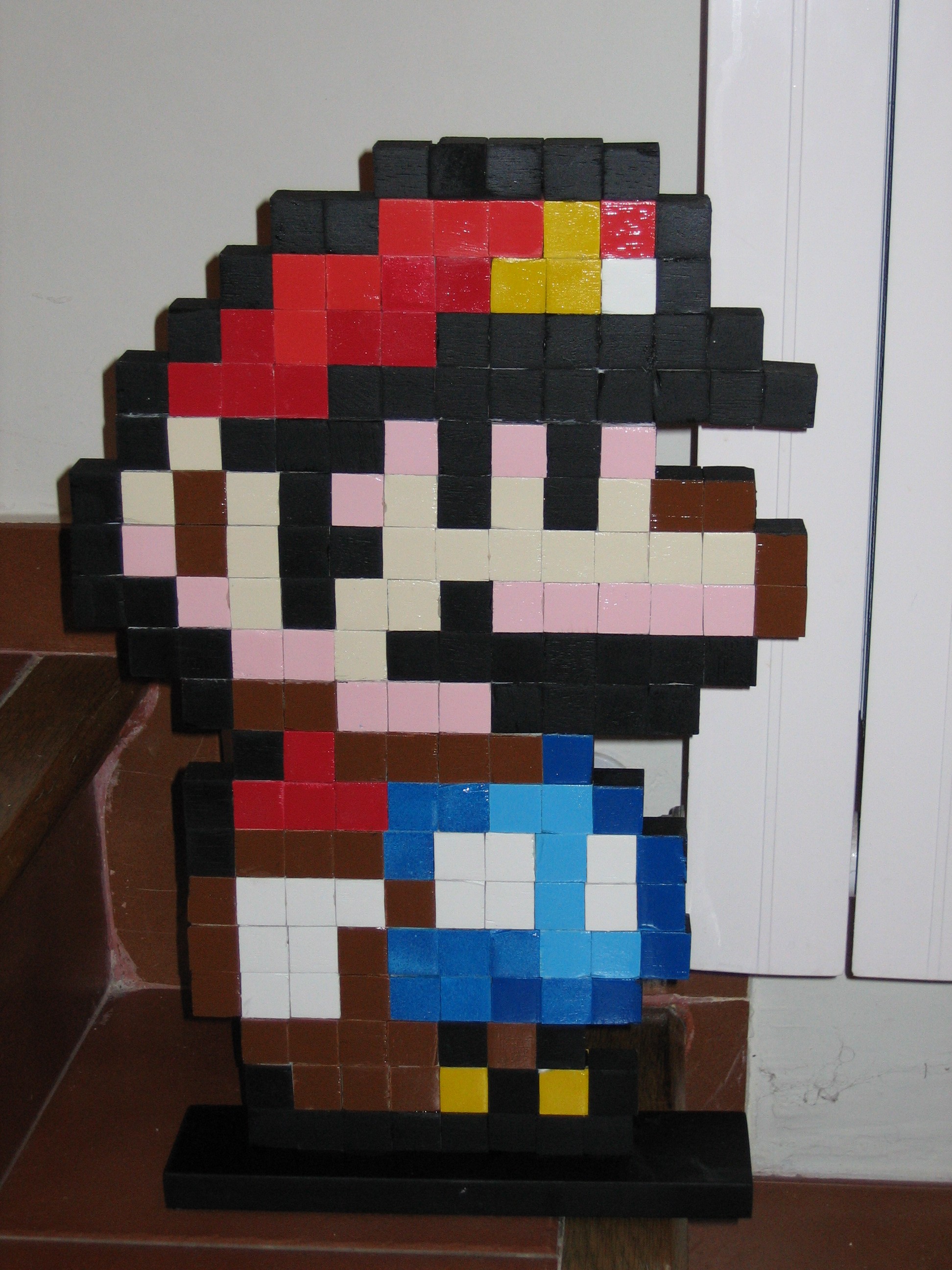

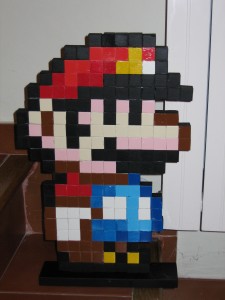

Para el regalo, que ha sido como el prototipo 0 donde aprenderé de los errores he elegido algo ni muy fácil ni muy difícil (solo he dispuesto de 3 días). He optado por la versión de SNES de Mario Bros.

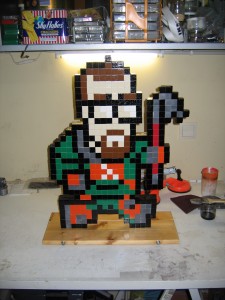

Como no me caracterizo precisamente por ser mainstream, incluso dentro de lo friki, para el segundo intento he elegido algo completamente distinto. He encontrado por internet a Donna Pike, que se autodenomina “Arcade Artist” que ha hecho la síntesis a 8 bits de un personaje que para mi marcó un antes y un después en el mundo de los videojuegos, y que por supuesto no era un personaje de 8 bits, sino 3D. Gordon Freeman 8 bits
Se trata de Gordon Freeman, el protagonista de Half Life, padre indiscutible del CounterStrike que se basó en su motor gráfico y de casi todas las aventuras FPS que han venido después.

Una vez terminados ambos proyectos, tres meses después de comenzarlos, voy a explicar como hice el segundo, con las lecciones aprendidas.

Lección número 1:
La imprimación tarda en secarse, la pintura tarda en secarse, el pegamento tarda en secarse.

Pero vamos al lío, para hacer este tipo de esculturas se necesitan pixeles de madera, en tamaño y cantidad adecuados al sprite que queramos representar. Para conseguirlos lo mejor es fabricarlos (o encontrar una tienda de juguetes donde aun tengan construcciones de madera, lo cual es casi misión imposible o, mi último descubrimiento, pedirlos a USA a maydaygames) a partir de listones de madera finos, que troceamos convenientemente.

Lección número 2:
Es mas fácil dar imprimación a 8 listones antes de cortarlos, que a 940 caras de cubos.

En el caso que me ocupa, el sprite tiene 32 pixels de alto, lo que con unos cubos de 2cm me dan una altura final de 64 cm, mas lo que mida el soporte.
El sprite tiene dos caras distintas, el anverso y el reverso. En el primer prototipo las dos caras eran iguales en color, dando una la imagen especular de la otra. En esta ocasión una es la vista anterior y la otra la posterior, los colores son distintos y por tanto he decidido que voy a tener 470 cubos para una cara y 470 para otra. Además hacer la escultura de grosor doble le dará mas estabilidad y me dejará mas sitio para meter tornillos de sujeción a la base.
Después de conseguir los 940 cubitos de madera hay que lijar al menos las dos caras del corte, que habrán quedado bastante rugosas.

Lección número 3:
Si agrupas los cubitos y los amordazas con 4 mártires para que no se muevan, se tarda mucho menos y queda mejor que si lijas uno a uno cada cubo.

Con los cubos cortados y lijados, procedemos al agruparlos por color, para pintarlos todos juntos. Para ello debemos contar cuantos pixels de cada color tiene el motivo. Elegiremos la cara del cubo que mejor pinta tenga y los agrupamos en cuadrados o rectángulos, rodeados por cinta de carrocero, así evitamos que se pinten por donde no tienen que pintarse y de paso permanecen unidos si los tenemos que mover para que se sequen en otro sitio con menos polvo, aire, pelos y otras partículas que sin duda querrán depositarse sobre la pintura.

Lección número 4:
Cuenta bien los pixels, vuelve a contarlos y recuéntalos una vez más. Si no lo haces te darás cuenta de que te has equivocado cuando ya hayas pintado todos, los estés pegando y de repente te faltan 2 verdes, 15 naranjas… o 100 negros. Definitivamente, no quieres que eso pase.

Lección número 5:
Lo habitual es usar papel de periódico para cubrir el suelo y que no se manche con la pintura de spray. El papel de periódico se pega a la pintura cuando esta se está secando. Usa plásticos en vez de papel y procura dejar secar perfectamente una cara del cubo antes de pintarlo por el otro lado si es que lo vas a pintar por ambas caras.

Una vez pintados y secos todos los cubos, procedemos al pegado. Lo mejor es ir pegándolos por filas, y una vez que se tengan las filas, pegar de 4 en 4 entre si, para una vez seco cada sector, pegarlos a su vez entre si. Es muy importante que todas las filas queden “a plomo”, para que luego la figura no se venza hacia delante o atrás cuando la pongamos sobre la peana.
El mejor pegamento para esto es probablemente la cola de carpintero, pero si tenéis prisa (como tenía yo en la construcción de Mario) necesitareis un pegamento que tenga un agarre inicial bueno y un secado rápido. Yo usé 4 distintos, a medida que se me acababan tanto el pegamento como el tiempo. Descartad el “No mas clavos” que es mas malo que un dolor. La cola termofusible tampoco vale, seca demasiado rápido y es muy frágil. El pegamento de epoxi bicomponente (nural, araldit) vale, pero te gastarás una fortuna si lo usas.
Aparte de la cola de carpintero, una buena opción, aunque algo mas cara, es el montakit (imedio) o montack (ceys) que es lo mismo, adhesivos basados en neopreno los dos. De los mejores pegamentos que he probado.

Una vez estén todas las piezas pegadas y secas, unimos todo el conjunto a la peana que habremos fabricado con otro trozo de madera imprimado, pintado o barnizado y secado. La peana llevará dos orificios avellanados por debajo para meter tornillos que atraviesen las primeras filas de la figura, cuanto mas alta sea la figura, mas largos deberán ser los tornillos. Es mejor hacer los orificios antes de pintar para no estropear la pintura cuando ya esté seca.

Lección número 6:
Si trabajas en un planeta con gravedad mayor de 0, procura pintar y barnizar las piezas en horizontal, aunque eso te suponga esperar el doble por tener que pintar una cara, dejar secar y luego la otra cara. Si pintas vertical lo mas probable es que aparezcan gotas que resbalan hacia el suelo, que luego tendrás que lijar para volver a repintar.


Este proyecto es uno de los que mas paciencia han requerido de los que he hecho, porque el proceso es bastante rutinario (es decir, un coñazo increíble). Además la falta de tiempo libre que sufro desde hace 1 año me ha hecho tardar mas de 3 meses en finalizar por completo el proyecto.

Si tuviera que hacer otro, y ahora no se me ocurre ninguna razón suficientemente sugerente para ello, sin duda trataría de comprar los cubos ya cortados y lijados, porque es una tarea muy pesada y porque la maquinaria que tengo en casa no garantiza la exactitud de todos los cortes, y por tanto la igualdad de todos los cubos, por lo que la pieza final tiene un aspecto artesanal que le da cierto encanto, pero a la vez me desagrada en cierta manera. Si alguno sabe de alguna carpintería en este santo país en la que te fabriquen cubos de madera de 2cm de lado, que me lo cuente, por favor.

Y de bonus, el vídeo howto. No asustarse, he conseguido resumir 3 meses en 10 minutos, que es el tope que deja subir Youtube. Y si, ya se que está en Inglés, pero es que así satisfago a mis hordas de fans del mundo entero.
