Garmin al desnudo

      23 Comments on Garmin al desnudo

Desde hace algún tiempo vengo experimentando un problema con mi GPS Garmin etrex Venture Cx. Cada cierto tiempo, de manera aleatoria, sin una relación causa efecto distinguible, se apaga solo. Eso si, solo si esta siendo alimentado a pilas.
Al parecer es un problema bastante común en los GPS de mano de Garmin e históricamente se ha venido echando la culpa al posible movimiento de las pilas dentro de su compartimento, lo que hacía perder contacto e interrumpir la alimentación durante un instante lo que hacia apagarse al aparato.
Este diagnóstico tan ámpliamente aceptado por los sufridos usuarios de Garmin tendría que haberse solucionado con la introducción de unas pequeñas almohadillas de neopreno en la parte trasera de las pestañas que hacen contacto con las pilas, solución que adoptó Garmin hace tiempo y que viene en GPS como el mio. Pero esto no ha evitado los problemas en mi GPS, que se apaga mientras voy en bici tanto si estoy en medio de una vertiginosa bajada, como si estoy subiendo a 8 Kph a paso de caracol escalador o incluso a veces estando parado.

De todas las explicaciones que he visto por internet, la que mas me ha convencido ha sido la de DarrelC en su post Garmin mysterious power-off symptoms explained. En su exposición explica que el problema proviene de la solución que ha dado la gente de Garmin para la conexión entre el circuito impreso del GPS y el compartimento de pilas. Se trata de dos láminas metálicas dobladas que hacen contacto con dos “pads” en el circuito impreso. Debido al traqueteo propio de viajar en el manillar de una bici, estas láminas rozan continuamente los pads en el circuito impreso creando un rayajo que elimina parte del material conductor. Cuando las láminas se vuelven a mover o se produce cualquier cambio físico (temperatura) o químico (humedad) en el ambiente existen muchas probabilidades de que el contacto eléctrico entre lámina y pad desaparezca durante unos microsegundos, suficientes para hacer que se apague la unidad.

Solo había una manera de saber si este problema es el que estaba aquejando a mi GPS: desmontarlo, destriparlo, abrirlo en canal. ¡Bieeeennnnnn!


Al principio tuve ciertos recelos, ya que teoricamente el GPS está en garantía aun, pero recordando que durante el descenso del puerto de la Tornería, en la marcha de los lagos de Covadonga, el pobre aparato sufrió una caída a 40Kph, no creí ser capaz de convencer al servicio técnico de Garmin de que las marcas de la carcasa eran fruto del uso normal (Garmin dice: “This warranty does not cover failures due to abuse, misuse, accident or unauthorized alterations or repairs.”).
Otra pega era que supuestamente esta unidad es “water resistant”, por lo que debería llevar algún tipo de sellado que probablemente se perdería al desmontar.

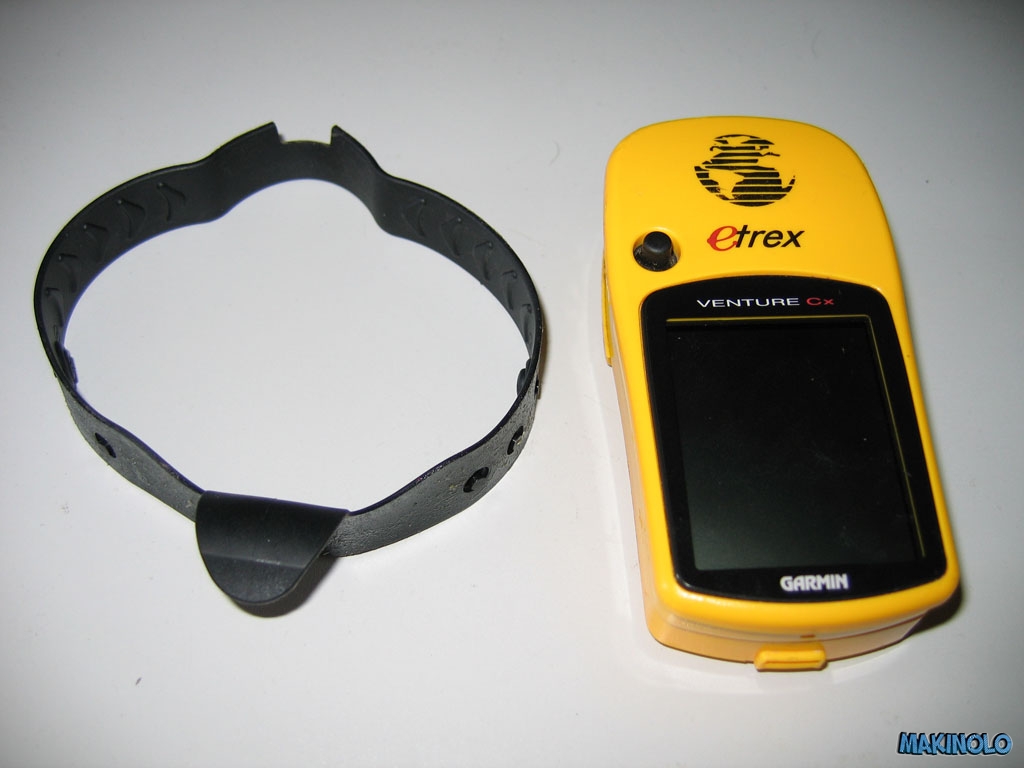

Al final pudieron mas mis ansias de destripar cacharros y pronto me di cuenta de que la resistencia al agua era sin duda fruto de un milagro, ayudado levemente por una fina lámina de plástico adhesivo (vulgarmente llamado “celofán”) que recubría -casi- toda la junta de unión entre la parte superior e inferior de la carcasa y que se encontraba bajo el protector de goma perimetral.

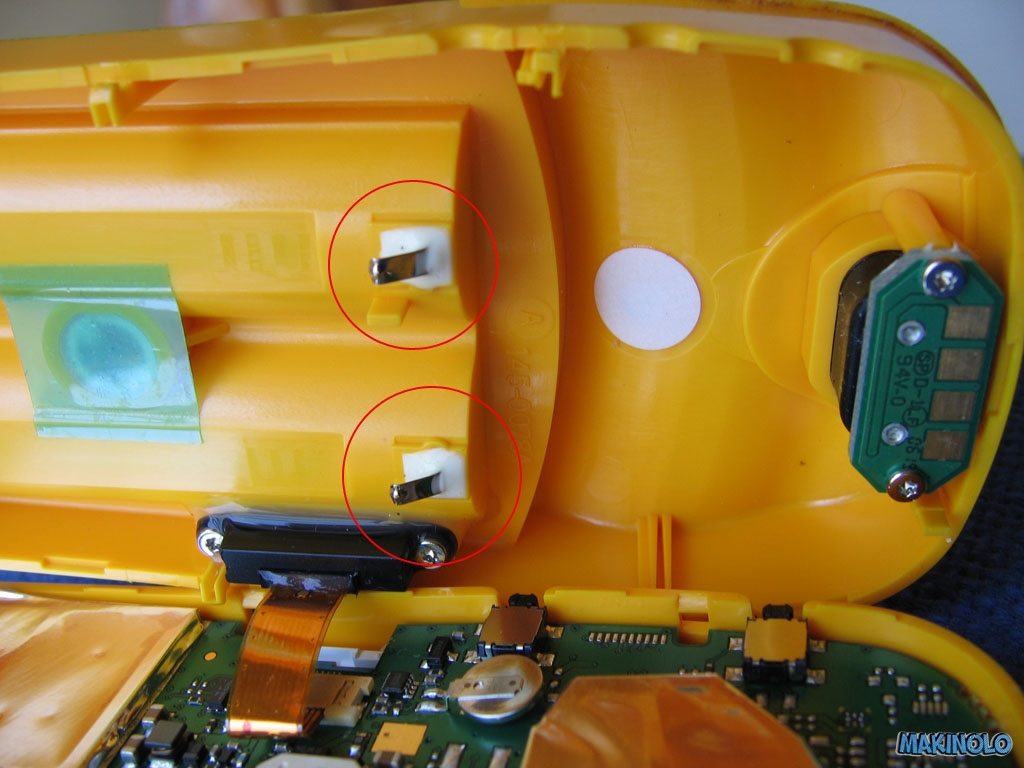

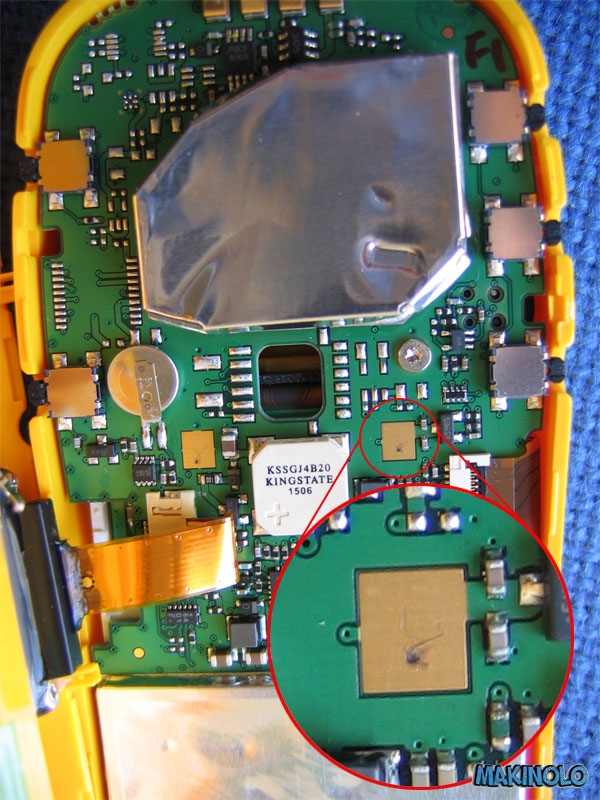

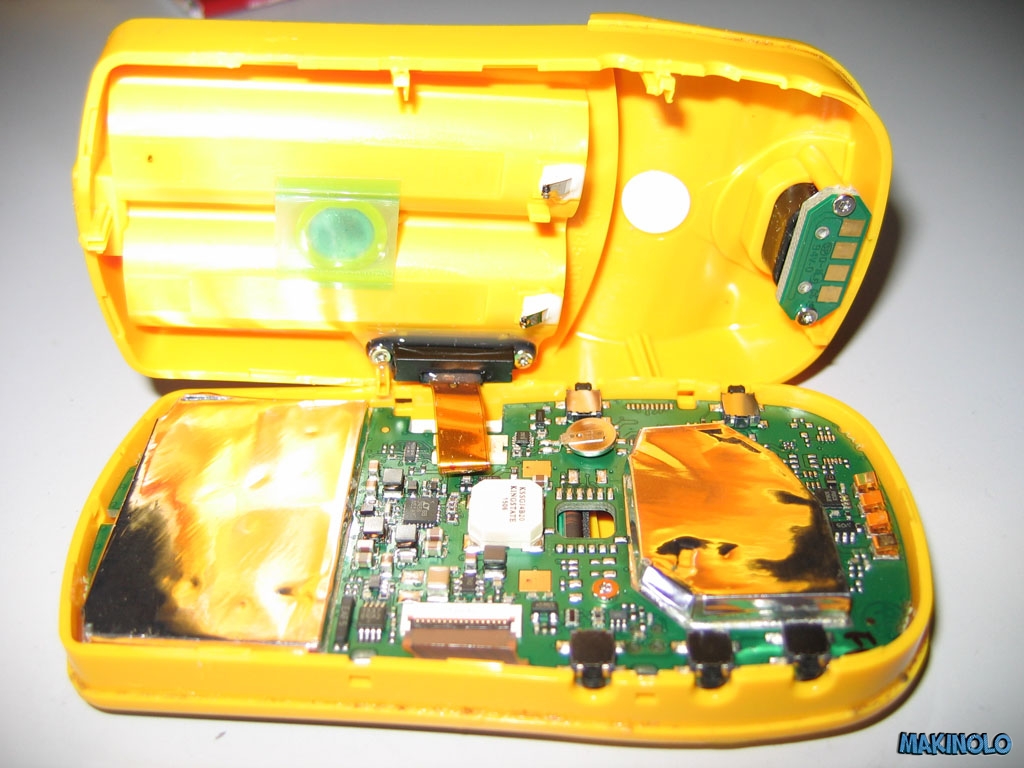

Una vez retirada la protección y abierta la carcasa, que se cierra a presión mediante cinco pequeñas pestañas (nada de tornillos, ni juntas de estanqueidad de goma ni nada por el estilo), me encontré exactamente con lo que comentaba DarrellC, los pads del circuito impreso presentaban una clara abrasión que era lo que estaría provocando el apagado automático.
Procedí a limpiarlo con un spray limpiacontactos, aunque de no haberlo tenido lo habría hecho con alcohol, como siempre, y de paso desdoblé un poco las láminas metálicas para que hicieran mejor contacto. Tras esperar a que se evaporase el disolvente del limpiacontactos, cerré la unidad y la volví a sellar con celo para luego colocar la banda de goma en su sitio. Esta banda iba pegada originalmente con un pegamento un tanto asqueroso que parecía haberse desecho con el calor de estos días. Aún no he sustituido el pegamento y no lo haré hasta que compruebe que el arreglo ha surtido efecto.
Comprobaré si todo ha ido bien en la próxima salida, si se sigue apagando tendré que recurrir a medios mas contundentes, como una pequeña gota de estaño en cada pad, por ejemplo.

Y ya sabéis amiguitos, ¡si se puede desarmar, habrá que desarmarlo!

Actualización 2008-07-27: En efecto, el GPS ya no se apaga después de la intervención. Lo he probado en dos ocasiones, una a pie y otra en bici y no ha vuelto a presentar ese comportamiento aberrante. Espero no tener que hacer esta operación muy a menudo.
